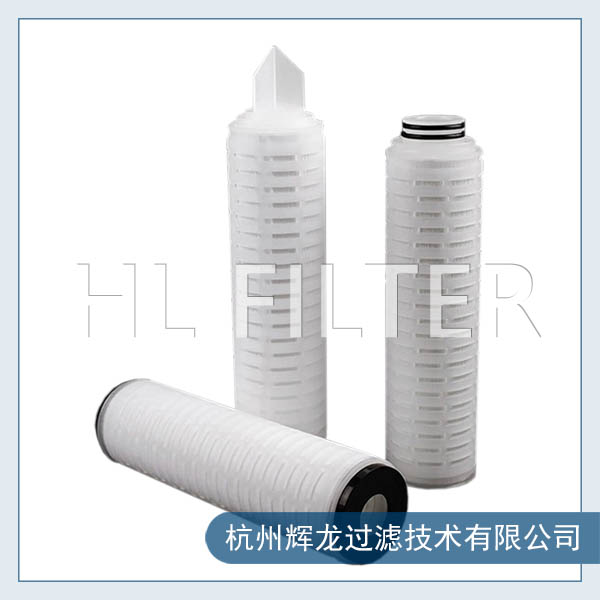

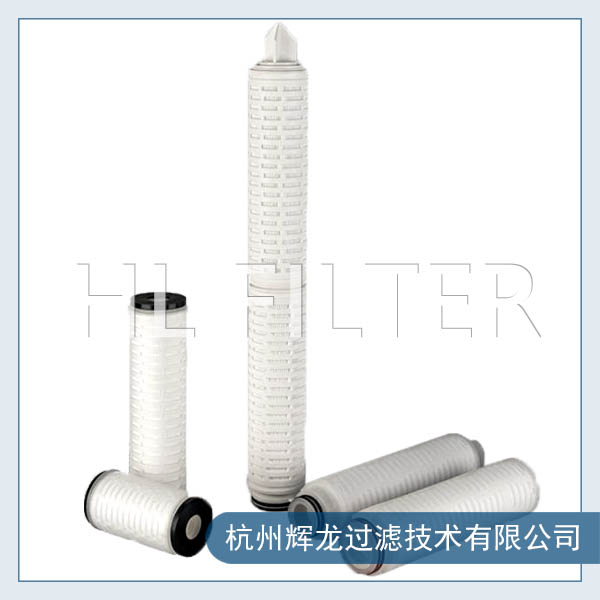

APP高精度聚丙烯折疊濾芯
輝龍APP系列折疊聚丙烯濾芯，采用雙層梯度精度聚丙烯膜，具有高納污量、高壽命、高效率的特性。內層采用納米纖維濾材，確保過濾效率。
特性優點
特有的雙層梯度精度結構 (Constant density tapered pores)，提供了高納污量、高壽命絕對的過濾精度(Absolute rated for reliability)內層采用納米濾材，確保穿透的膠體、細菌的去除，顯著的提高了過濾效率
最大工作溫度 | 80°C |
最大工作壓差 | 4.0 bar / 21°C 2.1 bar / 80°C |
蒸汽滅菌 | 在最大壓差為0.5bar(7psi)時 121°C / 30min |
流動熱水殺菌 | 85℃ / 30min |
過濾面積 | 0.6m2 / Φ71-10 英寸 |
結構材料
濾材 | 雙層納米纖維聚丙烯膜 |
支撐 / 導流層 | 聚丙烯 |
接口 / 骨架 | 聚丙烯 |
密封圈 | 見濾芯選型表 |
典型應用
啤酒精濾
純生啤酒預過濾
葡萄酒預過濾
白酒精濾
黃酒精濾
碳酸飲料精濾
